操作線圈部分

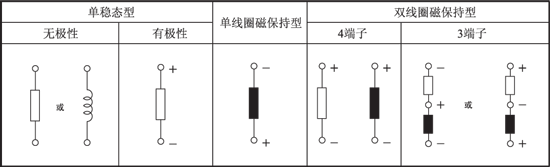

1.線圈的顯示

涂黑的線圈表示通電狀態。磁保持型繼電器的情況下，接線圖一般被顯示為復位狀態，因此線圈記號也被顯示為復位線圈被通電的狀態。（出口國外的商品有可能情況相反，請注意。）

2.線圈額定電壓

為了繼電器的正常動作而加在線圈上的基準電壓。為保證壽命，推薦使用額定電壓。

3.額定動作電流

在線圈上施加額定電壓時通過的電流值。

4.額定消耗功率

向線圈施加額定電壓時消耗的功率。
（額定消耗功率=線圈額定電壓×額定勵磁電流）

5.線圈電阻

DC型繼電器線圈的直流電阻值，即手冊中標記溫度條件下的值。
（通常環境為20℃，但根據種類的不同也有例外情況，請注意。）

6.吸合電壓（置位電壓）

升高初始狀態的繼電器線圈的輸入電壓，繼電器吸合時的電壓。對于磁保持繼電器而言，把從復位狀態轉換到置位狀態時的電壓稱為置位電壓。

7.釋放電壓（復位電壓）

降低線圈的輸入電壓，繼電器變為初始狀態時的電壓。對于磁保持繼電器而言，逐漸向復位線圈提高輸入電壓（單線圈磁保持增加反向供電電壓）而返回復位狀態時的電壓稱為復位電壓。另外，雖然吸合電壓（置位電壓）或釋放電壓（復位電壓）通常是在20℃的溫度條件下測定的，但根據繼電器的不同有時也在25℃的溫度條件下規定，請注意手冊中記載的數值。

8.最大連續施加電壓

可以向線圈施加的電壓允許范圍的最大值。但不是持續允許值。根據環境溫度會有所不同，請確認各種類對應的手冊記載值。

觸點部分

1.觸點構成

觸點電路的結構或觸點數稱為觸點構成。

2.觸點類型

3.MBB觸點

是b觸點（常閉觸點）開路前a觸點（常開觸點）閉路的觸點機構，make·before·blake觸點的簡稱。

4.額定控制容量

是規定通斷部分性能的基準值，用觸點電壓與觸點電流的組合表示。

5.觸點最大允許電壓

稱為觸點通斷電壓的最大值。使用時請注意不要超過這個值。

6.觸點最大允許電流

觸點通斷電流的最大值。使用時請注意不要超過這個值。

7.觸點最大允許功率

實用中可無障礙通斷的負荷容量的最大值。DC時為W、AC時為VA。使用時請注意不要超過這個值。

8.通斷容量的最大值

以觸點最大允許功率、觸點最大允許電壓及觸點最大允許電流的相互關系為觸點容量的最大值，根據種類的不同記載在數據欄�？捎么藞D求出觸點電流或觸點電壓。例如，確定了觸點電壓時，可以用縱坐標的電壓值與觸點最大允許功率的交點來求觸點電流的最大值。

通斷容量的最大值

（例）上表中，觸點電壓為DC60V時，觸點電流的最大值＝1A�！�…（※），這是電阻負荷的值，使用時請務必確認實際負載。

9.最小適用負載

微小負載水平中可通斷的下限標準值。此值根據通斷頻率、環境條件、所要求的接觸電阻變化、絕對值的不同可靠性也不同。若要模擬微少負載控制或接觸電阻100mΩ以下的情況，請使用AgPa觸點的繼電器。建議使用時向本公司營業所確認。

10.接觸電阻

指觸點之間接觸的觸點接觸電阻與端子和接觸彈簧的導體電阻的總電阻。接觸電阻的測定用下圖的電壓下降法進行。測定電流如下表所規定。（根據JIS C5442。）

試驗電流

額定觸點電流或通斷電流（A）

試驗電流（mA）

若無疑義，用YHP制4328A毫歐計量器測定。
另外，在觸點額定1A以上的繼電器中，一般用DC6V1A的電壓下降法測定。

11.觸點通電電流

觸點閉合狀態下，不超過與繼電器觸點端子的其他各部的溫升限度,能夠連續向通斷部分通過的電流。

12.靜電容量

在測定條件1KHz 20℃下測定的各端子間的靜電容量。

電氣性能

1.絕緣電阻

觸點、線圓間、導電端子及（鐵芯框、鐵芯等）非充電金屬部分機構間、或觸點間的絕緣部分阻抗。此值為繼電器單體的值、不含基板區等在內。

線圈與觸點間：線圈端子與觸點全端子間

異極觸點間：異極觸點端子相互間

同極觸點間：同極觸點端子栩互間

置位線圈、復位線圈間：置位線劇端子與復位線圈端子間

2.耐電壓

向與絕緣電阻測定部分相同的部分施加1分鐘高電壓時，絕緣不被破壞的界限值。檢測漏電電流一般是10mA。但特殊情況可能為1mA、3mA。

3.耐浪涌電壓

用來表示對雷擊或感應性負荷通斷時產生的瞬時異常電壓的耐久性的限界值。浪涌波形根據JEC-212-1981表示為1.2×50μs的標準沖擊電壓波形。

4.動作時間（置位時間）

從對繼電器的線圈施加額定電壓時開始，到a觸點接觸為止的時間。不含觸點彈跳時間。對于磁保持繼電器而言，是在復位狀態下從向線圈施加額定電壓開始到a觸點接觸為止的時間。

5.恢復時間（復位時間）

從繼電器線圈解除額定電壓時開始到b觸點接觸為止的時間。不含觸點彈跳時間。對于磁保持繼電器而言，是在復位狀態下向復位線圈施加額定電壓開始到b觸點接觸為止的時間。此外，只有a觸點的繼電器的情況（1a、2a）下，是指到觸點打開為止的時間。

6.觸點彈跳（時間）

繼電器在動作時及復位時由于銜鐵的沖突或觸點相互的沖突而產生的觸點間的欠通斷現象稱為觸點彈跳，一般用時間（ms）表示。

機械性能及壽命

1.耐沖擊性

耐沖擊性可分為誤動作沖擊與耐久沖擊，有下列意思。

誤動作沖擊

因使用過程中的沖擊而閉路的觸點在規定時間以上不斷開的范圍內的沖擊。另外，觸點斷開時間規定為10μs以下。

耐久沖擊

是指運輸中或使用中不引起各部分的損傷，滿足工作特性范圍的沖擊。3軸方向各進行６次試驗，共進行18次。

2.耐振性

耐振性分為誤動作振動和耐久振動，有以下意思。

誤動作振動

是指使用中因振動形成閉路的觸點在規定時間以下不斷開的范圍內的振動。但是，觸點斷開時間的值以誤動作沖擊為準。

耐久振動

是指運輸中或使用中沒有引起各部分的損傷，滿足操作特性范圍的振動。3軸方向各進行試驗2小時，共計進行6小時。

3.機械壽命

是指不向繼電器的觸點通電，向操作線圈加線圈額定電壓，使其以規定的機械性最大工作頻度工作時的動作次數。

4.電氣壽命

是指向觸點連接額定負載，向操作線圈施加線圈額定電壓，通斷時的次數。

5.最大動作頻率

是指向操作線圈加額定電壓的脈沖輸入，連續進行通斷動作，能夠滿足機械壽命或者電氣壽命的最大的通斷頻率。

6.壽命曲線

根據機種的不同向數據欄記載壽命曲線。從觸點電壓、觸點電流可以推定壽命次數。
例如在DS繼電器
觸點電壓＝AC125V、觸點電流＝0.6A
的情況下壽命為30萬次。由于這是電阻負荷時的情況，使用時請務必加以確認。

壽命曲線

高頻特性

1.絕緣

即使觸點分離，高頻信號還是通過觸點間的寄生容量而產生漏電流。這個泄漏是絕緣的。使用dB（分貝）來表示泄漏信號大小。對于輸入信號的大小，用泄漏發生的信號比的對數表示，可以說絕對值越大越好。

2.插入損耗

在高頻帶域，存在由自感應、電阻、電介體損耗引起的信號干擾、由電路上阻抗不匹配引起的反射、由反射引起信號干擾等情況。由此類干擾引起的信號損耗稱為插入損耗。輸入信號在途中損失的程度不同，絕對值越小說明繼電器質量越好。

3.V.S.W.R.（駐波比）

表現為輸入信號和反射（波）信號的干渉引起的高頻共振。表現形式是波形的最大值與最小值的比。無反射波時為1，由1往上越來越大。

※1上述各項中無特別指定時，在JIS標準狀態的常溫、常濕（溫度15～35℃、濕度25～75%）狀態進行。

※2通斷試驗的線圈施加電壓為額定電壓、矩形波。

※3交流負荷通斷的相位是隨機的。
