      專業知識

      積分電路和微分電路的工作原理

      一、積分電路和微分電路概念
      微分電路可把矩形波轉換為尖脈沖波,此電路的輸出波形只反映輸入波形的突變部分,即只有輸入波形發生突變的瞬間才有輸出。

      積分電路可將矩形脈沖波轉換為鋸齒波或三角波,還可將鋸齒波轉換為拋物波。電路原理很簡單,都是基于電容的沖放電原理,這里就不詳細說了,這里要提的是電路的時間常數R*C,構成積分電路的條件是電路的時間常數必須要大于或等于10倍于輸入波形的寬度。

      二、積分電路概念效果圖


      圖1 積分電路

      當輸入信號電壓加在輸入端時,電容(C)上的電壓逐漸上升。而其充電電流則隨著電壓的上升而減小。電流通過電阻(R)、電容(C)的特性可有下面的公式表達:


      i -- 充電電流(A)
      V -- 輸入信號電壓(V)
      C -- 電阻值(歐姆)
      e -- 自然對數常數(2.71828)
      t -- 信號電壓作用時間(秒)
      CR -- R、C常數(R*C)
      由此可以找出輸出部分即電容上的電壓為V-i*R,結合上面的計算,我們得出輸出電壓曲線計算公式為:

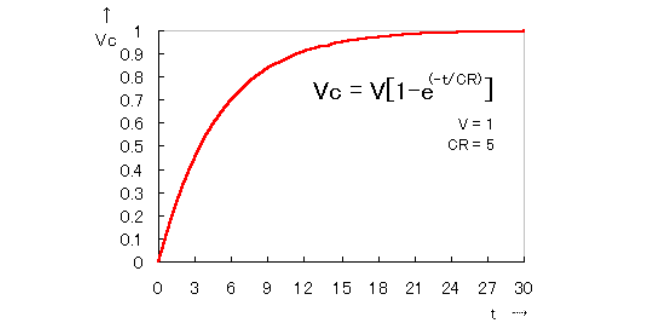

      圖2 輸出電壓曲線計算公式

      三、微分電路概念效果圖

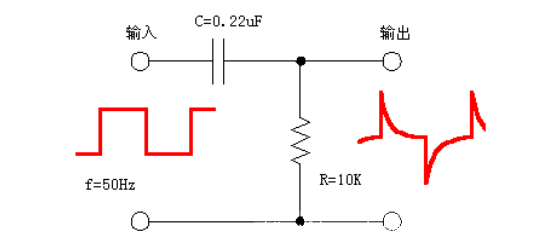

      圖3 微分電路

      當第一個方波電壓加在微分電路的兩端(輸入端)時,電容C上的電壓開始因充電而增加。而流過電容C的電流則隨著充電電壓的上升而下降。電流經過微分電路(R、C)的規律可以用下面的公式來表達:


      i -- 充電電流(A)
      V -- 輸入信號電壓(V)
      C -- 電阻值(歐姆)
      e -- 自然對數常數(2.71828)
      t -- 信號電壓作用時間(秒)
      CR -- R、C常數(R*C)
      由此可以找出輸出部分即電阻上的電壓為 i*R,結合上面的計算,我們得出輸出電壓曲線計算公式為:

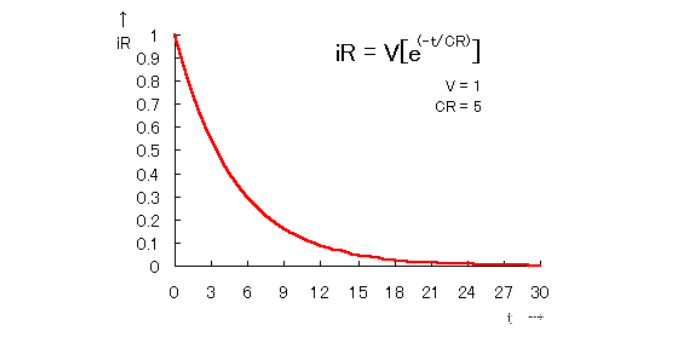

      圖4 輸出電壓曲線計算公式
